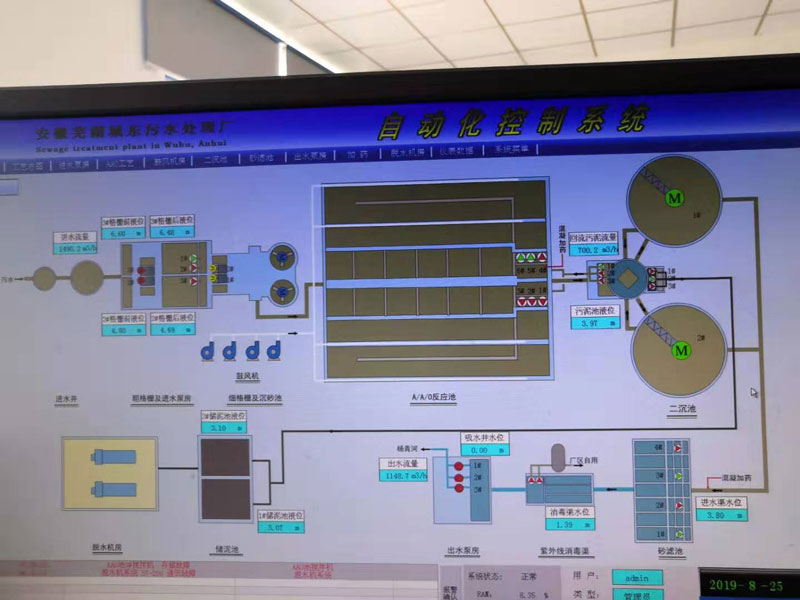

泵站緊急停機系統設計需兼顧安全性、可靠性和響應速度，以下為關鍵設計要點：

一、觸發條件設定

建立多維度監測機制：

1. 機械故障：振動傳感器（閾值＞4.5mm/s）、軸承溫度傳感器（＞85℃）

2. 電氣故障：過流保護（＞額定電流120%）、絕緣監測（＜1MΩ）

3. 工藝異常：液位超限（±15%設計值）、進出口壓差異常（持續30s超限）

4. 緊急按鈕：分布式布置（控制室+關鍵設備點）

二、硬件系統配置

1. 傳感層

- 冗余傳感器布置（振動/溫度雙探頭）

- 4-20mA+HART通訊型變送器

- Ex d IIB T4防爆認證（環境）

2. 控制層

- SIL2級安全PLC（雙CPU架構）

- 硬接線回路（獨立于DCS系統）

- 雙路UPS供電（續航≥30min）

3. 執行層

- 快速切斷閥（動作時間＜2s）

- 真空接觸器+機械聯鎖斷路器

- 液壓蓄能器備用動力源

三、控制邏輯設計

1. 分級響應機制

- 一級預警：聲光報警+日志記錄（輕微異常）

- 二級處置：降頻運行+備用泵啟動（可恢復故障）

- 三級停機：全系統斷電+閥門聯鎖（嚴重故障）

2. 時序控制

- 停機序列：電機分閘（0s）→出口閥關閉（2s）→進口閥關閉（5s）

- 反沖防止：設置液壓緩沖時間（≥10s）

3. 自診斷功能

- 心跳包檢測（周期1s）

- 通道差異報警（＞5%偏差）

- 每月自動測試程序

四、安全防護措施

1. 物理隔離：獨立接地系統（接地電阻＜1Ω）

2. 防誤操作：雙確認按鈕（間隔500ms）

3. 狀態保持：故障閉鎖直至手動復位

4. 泄壓通道：設置應急泄壓閥（壓力110%）

五、驗證與維護

1. 半年期模擬測試（包括斷電測試）

2. 繼電器觸點壽命監測（＞10萬次）

3. 信號響應時間檢測（＜200ms）

4. 三年期整體安全評估（SIL驗算）

該系統設計需符合GB50052《供配電系統設計規范》及IEC61511功能安全標準，建議采用模塊化設計便于擴展維護，關鍵部件MTBF應＞10萬小時。
